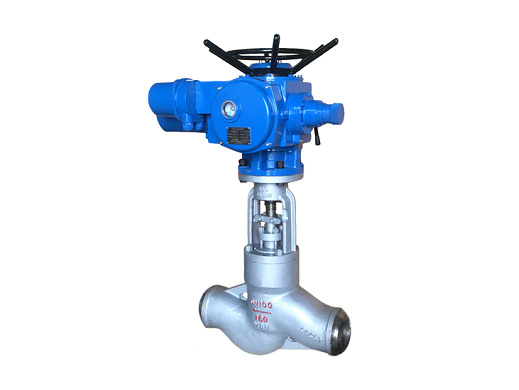

J961H/Y系列 電動焊接式截止閥
所屬分類:
概要描述：
詳情
一、產品特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
二、執行標準
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
三、性能參數
|
型號 |
J61H-200V |
|||
|
工作壓力（MPa） |
19.6 |
15.58 |
6.96 |
|
|
適用溫度（℃） |
≤200 |
≤450 |
≤570 |
|
|
適用介質 |
水、蒸汽等 |
|||
|
材料 |
閥體、閥蓋 |
鉻鉬釩鋼 |
||
|
閥瓣 |
鉻鉬釩鋼＋堆焊硬質合金 |
|||
|
閥座 |
鉻鉬釩鋼＋堆焊硬質合金 |
|||
|
閥桿 |
鉻鉬釩鋼 |
|||
四、主要性能和使用范圍：
|
產品型號 |
公稱壓力 PN(MPa) |
試驗壓力 (MPa) |
工作壓力 (MPa) |
工作溫度 (℃) |
適用介質 |
|||
|
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J961H/Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
|
J961H/Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
||
|
J961H/Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
||
|
J961H/Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
||
|
J961Y—P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J961Y—P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
||
|
J961Y—P54/170V |
32 |
48 |
36 |
17 |
/ |
/ |
||
|
J961Y—P55/100V |
25 |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
|
J961Y—P55/140V |
32 |
48 |
36 |
/ |
14 |
/ |
||
|
J961Y—P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
||
|
J961Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
|
J961Y—P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
||
|
J961Y—P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
||
五、主要零件材料:
|
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
緊固件 |
|
J961H型 |
25 WCB |
25 WCB |
鉻不銹鋼鉻 鉬鋁鋼氮化 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
優質碳鋼 鉻鉬鋼 |
|
J961Y型 |
25 WCB |
25 WCB |
鉻不銹鋼鉻 鉬鋁鋼氮化 |
25 |
硬質合金 |
|||
|
J61Y-P54型 J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬質合金 |
|||
|
J61Y-P55型 J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoA1A |
12Cr1MoV |
硬質合金 |
|||
|
J61Y-P57型 J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬質合金 |

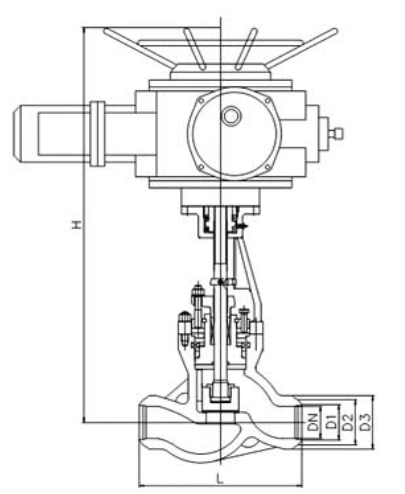

六、產品外形圖及主要連接尺寸：
|
公稱通徑 DN(mm) |
連接尺寸 (mm) |
||||
|
L |
D1 |
D2 |
D3 |
H |
|
|
15 |
150 |
17 |
36 |
/ |
518 |
|
20 |
170 |
22 |
42 |
/ |
518 |
|
25 |
170 |
26 |
42 |
/ |
518 |
|
32 |
180 |
31 |
44 |
/ |
560 |
|
40 |
230 |
38 |
60 |
/ |
545 |
|
50(1) |
250 |
50 |
82 |
/ |
728 |
|
50(2) |
320 |
50 |
82 |
/ |
748 |
|
65 |
370 |
69 |
100 |
110 |
829 |
|
80 |
470 |
84 |
108 |
130 |
898 |
|
100 |
560 |
107 |
144 |
165 |
913 |
|
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V |
|||||
|
15 |
150 |
17 |
40 |
/ |
518 |
|
20 |
170 |
22 |
46 |
/ |
518 |
|
25 |
170 |
26 |
46 |
/ |
518 |
|
32 |
180 |
31 |
49 |
/ |
560 |
|
40 |
230 |
38 |
60 |
/ |
545 |
|
50(1) |
250 |
50 |
90 |
/ |
728 |
|
50(2) |
320 |
50 |
90 |
/ |
748 |
|
65 |
370 |
69 |
104 |
115 |
829 |
|
80 |
470 |
84 |
110 |
140 |
898 |
|
100 |
560 |
107 |
148 |
170 |
913 |
