Z941H/W系列 電動法蘭式閘閥
所屬分類:
概要描述：
詳情
一 、 產品介紹
Z941H/WH系列電動法蘭式閘閥結構緊湊、設計合理、閥門鋼性好、通道流暢、流阻系數好，采用柔性石墨填料，密封可靠、操作輕便靈活，驅動方式分手動、電動、氣動、齒輪轉動；廣泛適用于石油、化工、制藥、電力等行業，在非腐蝕性、腐蝕性介質的管道上，作閉路裝置。
二、適用范圍
本系列閥門是實現工業管道自動化控制的主要元件，廣泛應用于石油、化工、制藥、化肥、電力等各種工況的自動化管路上，特別適用于氫氣、二氧化碳、氧氣、重整氣、變換氣等氣體變壓吸附分離的工程管路上座啟閉程遠元件。
三、標準規范
|
設計與制造 |
GB/T12234 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
GB/T9115 |
|
|
焊端尺寸 |
GB/T12224 |
|
|
檢驗與試驗 |
JB/T9092 GB/T13927 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
JB/T5263 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
四、技術參數
|
公稱通徑DN(mm) |
50～500 |
|
公稱壓力PN(MPa) |
1.0～10.0 |
|
工作壓差（MPa） |
0～10.0 |
|
適用介質 |
水、油品、蒸汽、氣體 |
|
適用溫度 |
-29～180℃ |
|
驅動方式 |
電動 液動 |
|
閥體材質 |
WCB CF8 |

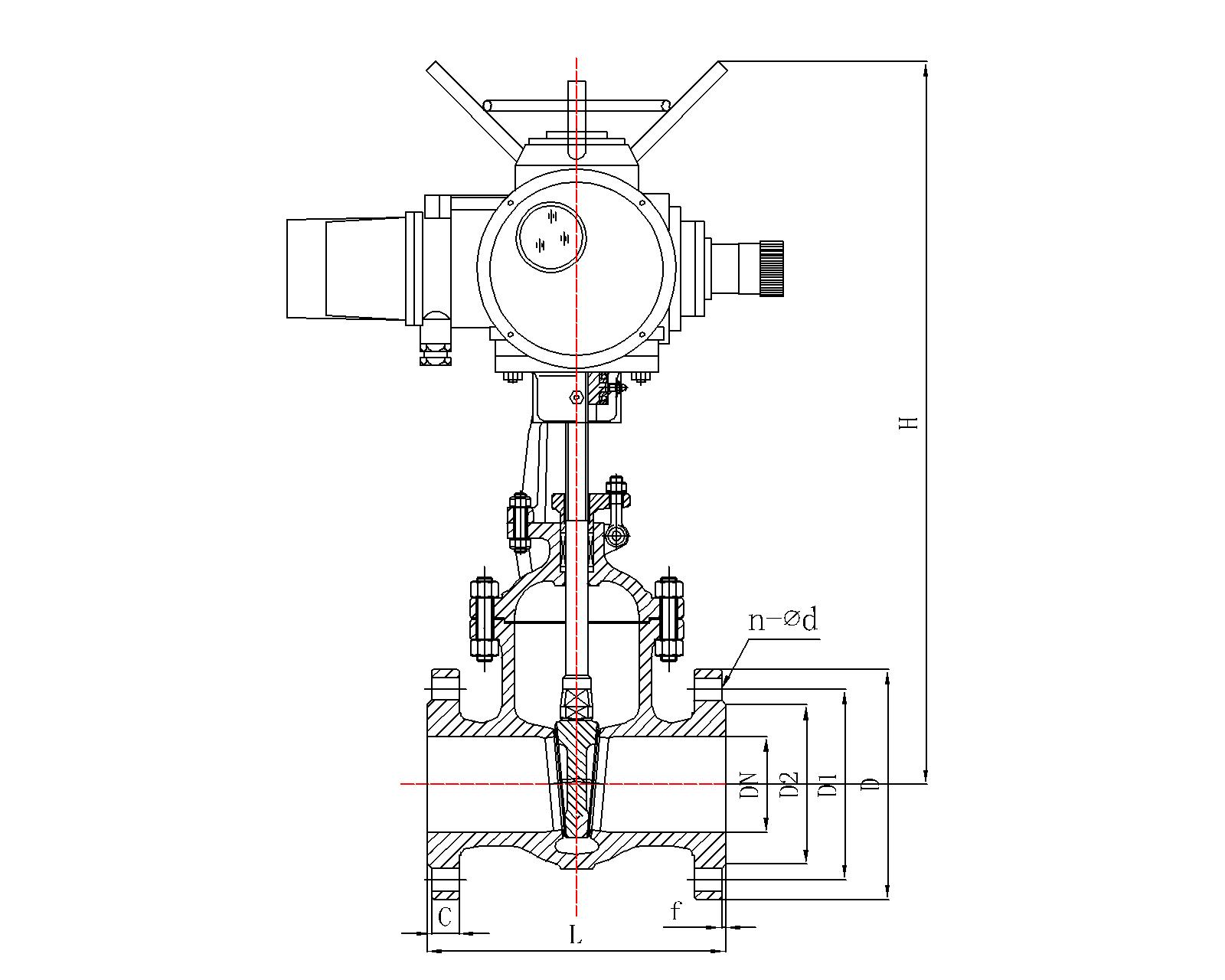

五、Z941H/W電動法蘭式閘閥主要外形及連接尺寸
Z941H/W-PN1.6（MPa）連接尺寸
|
公稱通徑DN |
主要連接尺寸 |
|||||
|
|
D |
D1 |
D2 |
C |
n-Φd |
|
|
50 |
250 |
165 |
125 |
99 |
20 |
4-18 |
|
65 |
270 |
185 |
145 |
118 |
20 |
4-18 |
|
80 |
280 |
200 |
160 |
135 |
20 |
8-18 |
|
100 |
300 |
220 |
180 |
156 |
22 |
8-18 |
|
125 |
325 |
250 |
210 |
184 |
22 |
8-18 |
|
150 |
350 |
285 |
240 |
211 |
24 |
8-22 |
|
200 |
400 |
340 |
295 |
266 |
24 |
12-22 |
|
250 |
450 |
405 |
355 |
319 |
26 |
12-26 |
|
300 |
500 |
460 |
410 |
370 |
28 |
16-26 |
|
350 |
550 |
520 |
470 |
429 |
30 |
16-26 |
|
400 |
600 |
580 |
525 |
480 |
32 |
16-30 |
|
450 |
650 |
640 |
585 |
548 |
40 |
20-30 |
|
500 |
700 |
715 |
650 |
609 |
44 |
20-33 |
