概要描述：

FLX941F/PPL/H系列電動放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕、并對密封圈進行特種處理，使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，電動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。

產品咨詢

說明書下載

詳情

一、概述

FLX941F/PPL/H系列電動放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕、并對密封圈進行特種處理，使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，電動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。

二、主要設備性能

1、耐腐蝕性

①使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的最低用溫度為－290℃,最高溫度為425℃）

②使用介質如顆粒、油品、紙漿、二氧化碳?xì)猓ú讳P鋼材質的最低使用溫度為－100℃,最高使用溫度為232℃）

③嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30％）。

2、不銹鋼的一般工作溫度：≤150℃

3、壓力范圍：0.6—2.5MPa

4、通徑范圍：25－250mm

三、主要零件材料

序號	零件名稱	零件材質
1	閥體	1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
2	支架	ZG1Cr18Ni9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni12MoTi、CF8M(316L)、WCB
3	手輪	可鍛鑄鐵、球墨鑄鐵或鋼
4	閥桿	2Cr13、、CF8(304)、CF3(304L)、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
5	法蘭	1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
6	閥瓣	CF8(304)、CF3(304L)、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
7	密封圈
8	螺柱、螺母	1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45
9	墊片
10	填料	聚四氟乙烯、柔性石墨環、柔性石墨墊
11	填料壓蓋	WCB、1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L)、1Cr18Ni12Mo2Ti、2Cr13、00Cr17Ni12Mo2(316) 、00Cr17Ni14Mo2(316L)
12	閥桿螺母	銅

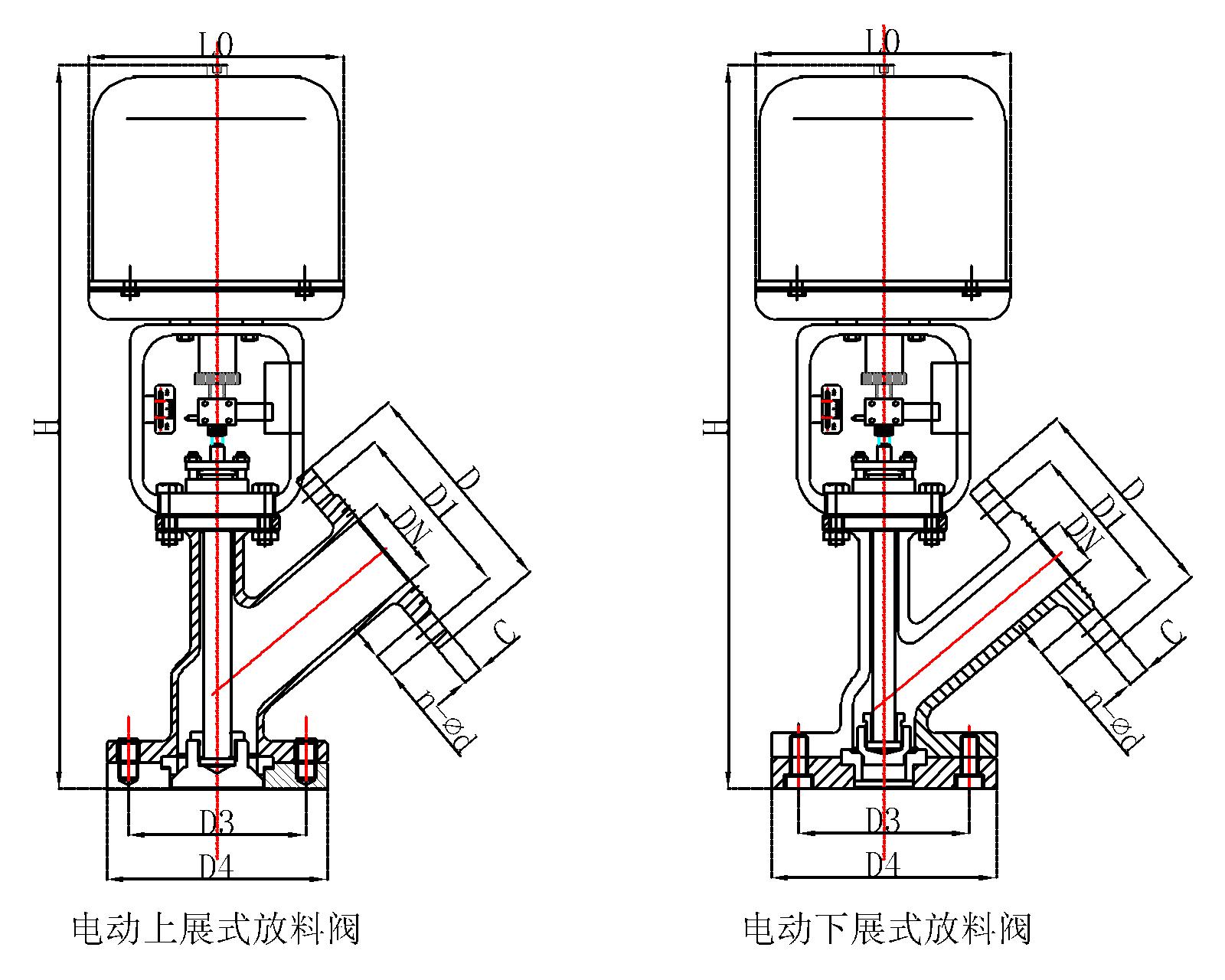

四、主要外形及連接尺寸

1.FLX941F/PPL/H系列電動放料閥連接尺寸-1.6MPa（16bar）

公稱通徑	外形尺寸（參考值）		上展式						下展式
DN(mm)	H	L0	D	D1	D3	D4	C	n-d	D	D1	D3	D4	C	n-d
25	550	255	115	85	85	115	14	4-14	115	85	85	115	14	4-14
32	610	255	135	100	100	135	16	4-18	135	100	100	135	16	4-18
40	645	255	145	110	110	145	16	4-18	145	110	125	160	16	4-18
50	645	255	160	125	125	160	16	4-18	160	125	145	180	16	4-18
65	730	255	180	145	145	180	18	4-18	180	145	160	195	18	4-18
80	780	255	195	160	160	195	20	8-18	195	160	190	225	20	8-18
100	850	255	215	180	180	215	20	8-18	215	180	225	260	20	8-18
125	1100	310	245	210	210	245	22	8-18	245	210	240	280	22	8-18
150	1180	310	280	240	240	280	24	8-23	280	240	295	335	24	8-23
200	1315	310	335	295	295	335	24	12-23	335	295	335	405	26	12-23
250	1405	310	405	335	335	405	26	12-25	405	355	410	460	28	12-25
300	1550	310	460	410	410	460	28	12-25
