1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

二、執行標準

1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

三、性能參數

型號		J61H-200V
工作壓力（MPa）		19.6	15.58	6.96
適用溫度（℃）		≤200	≤450	≤570
適用介質		水、蒸汽等
材料	閥體、閥蓋	鉻鉬釩鋼
	閥瓣	鉻鉬釩鋼＋堆焊硬質合金
	閥座	鉻鉬釩鋼＋堆焊硬質合金
	閥桿	鉻鉬釩鋼

四、主要性能和使用范圍：

產品型號	公稱壓力 PN(MPa)	試驗壓力 (MPa)		工作壓力 (MPa)			工作溫度 (℃)	適用介質
產品型號	公稱壓力 PN(MPa)	殼體強度	密封	P54	P55	P57	工作溫度 (℃)	適用介質
J661H/Y-100	10	15	11	/	/	/	≤425	水、蒸汽、油品
J661H/Y-200	20	30	22	/	/	/
J661H/Y-250	25	38	28	/	/	/
J661H/Y-320	32	48	36	/	/	/
J661Y—P54/100V	20	30	22	10	/	/	≤540	蒸汽
J661Y—P54/140V	25	38	28	14	/	/
J661Y—P54/170V	32	48	36	17	/	/
J661Y—P55/100V	25	38	28	/	10	/	≤550
J661Y—P55/140V	32	48	36	/	14	/
J661Y—P55/170V	/	53	39	/	17	/
J661Y-P57/100V	/	48	36	/	/	10	≤570
J661Y—P57/140V	/	55	40	/	/	14
J661Y—P57/170V	/	60	44	/	/	17

五、主要零件材料:

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	緊固件
J961H型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	優質碳鋼鉻鉬鋼
J661Y型	25 WCB	25 WCB	鉻不銹鋼鉻鉬鋁鋼氮化	25	硬質合金
J61Y-P54型 J661Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金
J61Y-P55型 J661Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	20Cr1Mo1VA 38Cr1MoA1A	12Cr1MoV	硬質合金
J61Y-P57型 J661Y-P57型	12Cr1MoV WC9	12Cr1MoV WC9	20Cr1Mo1VA 38Cr1MoAIA	12Cr1MoV	硬質合金

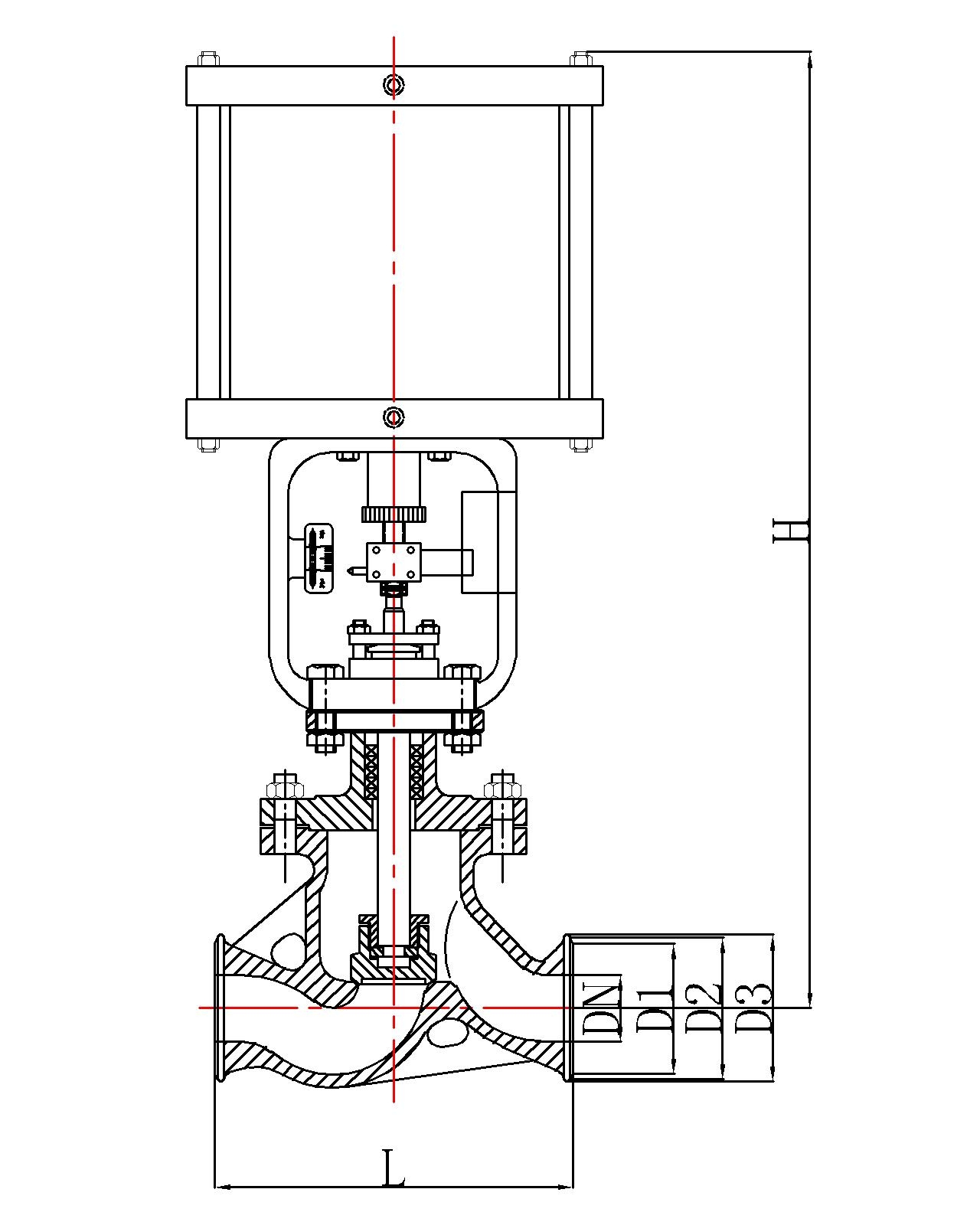

六、產品外形圖及主要連接尺寸：

公稱通徑 DN(mm)	連接尺寸 (mm)
公稱通徑 DN(mm)	L	D1	D2	D3	H
15	150	17	36	/	518
20	170	22	42	/	518
25	170	26	42	/	518
32	180	31	44	/	560
40	230	38	60	/	545
50(1)	250	50	82	/	728
50(2)	320	50	82	/	748
65	370	69	100	110	829
80	470	84	108	130	898
100	560	107	144	165	913
J661Y-P55/100V、P55/140V、P55/170V J661Y-P57/100V、P57/140V、P57/170V
15	150	17	40	/	518
20	170	22	46	/	518
25	170	26	46	/	518
32	180	31	49	/	560
40	230	38	60	/	545
50(1)	250	50	90	/	728
50(2)	320	50	90	/	748
65	370	69	104	115	829
80	470	84	110	140	898
100	560	107	148	170	913
