ZZJV971F系列電動V型對夾球閥

所屬分類:

球閥系列

概要描述：

ZZJV971F系列電動V型球閥，是一種直角回轉型的高級電動控制閥，它配最新型的電子式電動執行機構，具有機內伺服，無需伺服放大器，直接接受4－20mA 信號及220VAC電源作動力。可靠性及靈敏度大有提高。球芯設計帶有特殊形狀的V型缺口，具有精確的截流特性和控制功能，適用各種管道控制。由于切力及自潔功能，它適用于控制氣體，液體及固態顆粒狀介質的控制。本產品可廣泛應用于石油、化工、電力、水力、造紙、冶金、制藥、環保、污水處理、樓宇自動化等工業部門。

產品咨詢

說明書下載

詳情

一、特點：

1、電動V型球閥由V型球閥與電子式電動執行機構組成。
2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高300：1的可調比。因此它可在廣泛的變化范圍內提供精確的控制
3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型球閥采用軸承結構，工作穩定性高，啟動扭矩小，保證閥門有極好的靈敏和感應速度。
5、最大可靠性：閥體為整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、密封性能優越：V型球閥的可動密封座與閥芯在無間隙回轉無能運動中具有自動補償功能，并產生強大的剪切力和自潔功能，避免閥門卡死現象發生，在流向上，泄漏量≤10－6×額定流量系數。
7、采用電子式電動執行機構體積精小，控制精度高，維護簡單等優點。

二、工作原理

ZZJV971F系列電動V型球閥，由電子式電動執行機構和V型球閥組成，電動執行機構是V型球的驅動裝置，它以電源為動力，接受統一標準信號（0－10 mADC或4－20mADC）。將此轉變成與輸入信號相對應的位移。因此一定的輸入信號就對應于一定的轉角，實現比例動作。二位式接受220VAC作動力，通過電機正反轉實現開關動作并輸出閥位指示。

三、ZZJV971F系列電動V型球閥規格參數表：

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
流量系列（KV）	27	47	70	110	170	280	410	750	980	1720	2900	3800	7000	9800
最大轉角（a°）	90°
公稱壓力（MPa）	1.6 2.5 4.0 6.4
工作溫度范圍℃	－40～250
工作電壓（V）	220VAC
輸入信號	4－20mADC
輸出信號	觸點信號：1KΩ、 1-5VDC、 4－20mADC
基本誤差	±1.5％
回差	≤±1.5％
死區	≤±0.3％
泄露量Q	≤10－6×額定流量系數

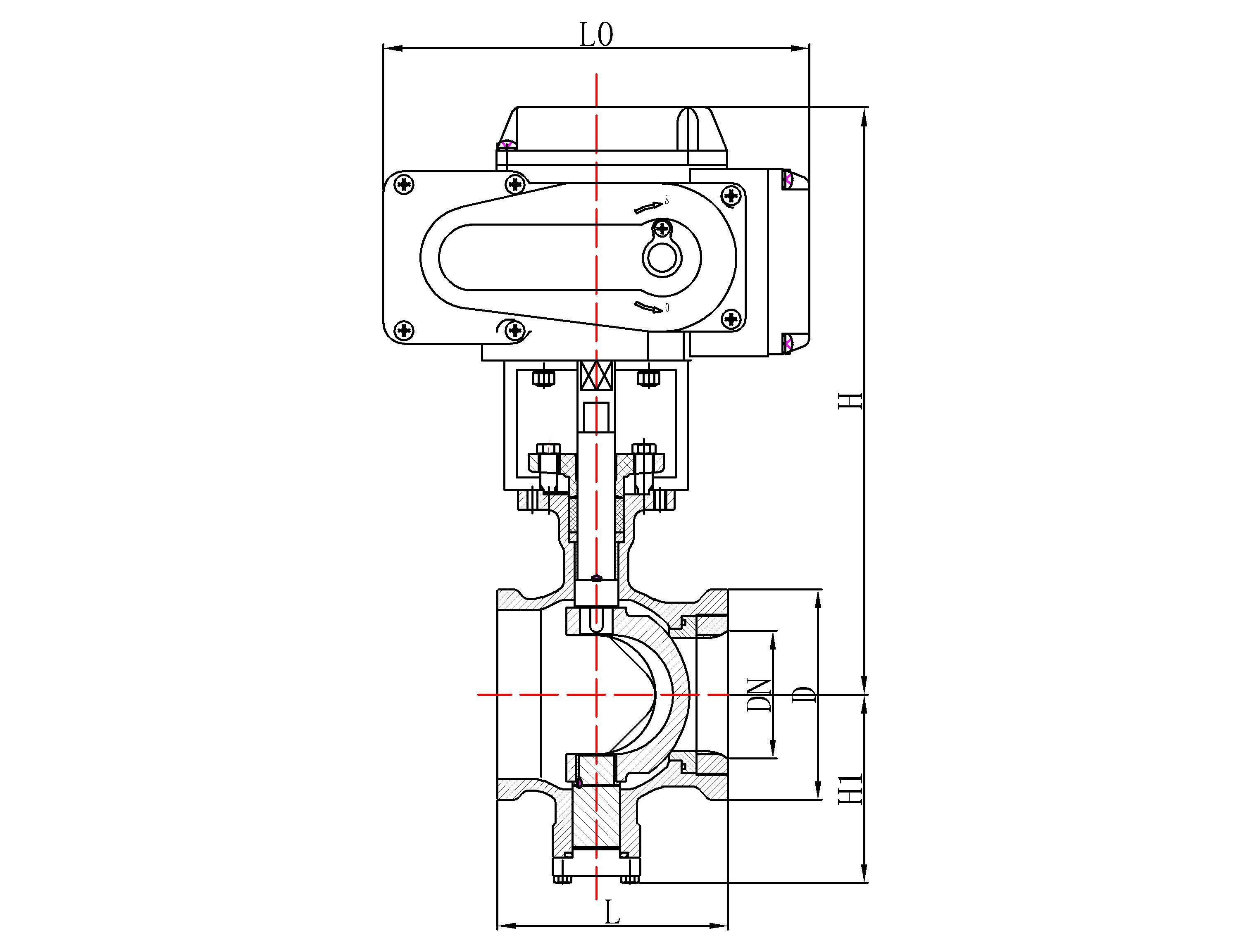

四、ZZJV971F系列電動V型球閥主要外形及連接尺寸

公稱通徑 DN	L	D	L0	H
25	62	Φ68	155	394
32	62	Φ78	155	405
40	62	Φ85	155	415
50	75	Φ100	208	435
65	90	Φ120	208	475
80	100	Φ132	256	520
100	115	Φ158	256	530
125	130	Φ180	256	576
150	160	Φ215	256	600
200	200	Φ265	280	678
250	240	Φ322	280	770
300	334	Φ460	280	850
350	414	Φ520	280	980
400	490	Φ580	408	1090
