ZZJQ941F46系列電動襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優(yōu)點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩?？勺鏖_關或調節(jié)之用，本產品適用于各種工業(yè)管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。

二、采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

三、主要技術參數(shù)

公稱通徑	DN(mm)	50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

四、主要零件的材質

零件名稱	材料
閥體	WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
球板	2Cr13、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥桿	2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
密封圈	增強聚四氟乙烯對位聚苯
閥桿	2Cr13、不銹鋼
填料	聚四氟乙烯柔性石墨

五、具有理想流量特性表

公稱通徑（DN)	不同開度角下的Kv值
溫度	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

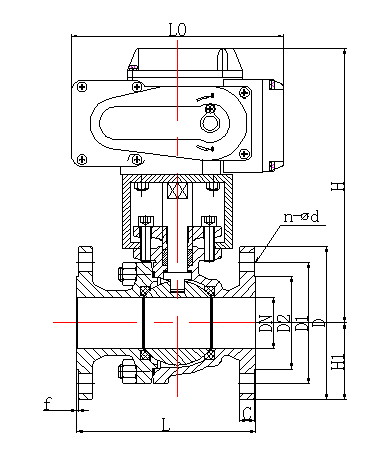

六、ZZJQ941F46系列電動球閥主要外形及連接尺寸:

1、ZZJQ941F46- 16（1.6Mpa）

公稱通徑	結構長度	連接尺寸
DN	L	L0	H	H1	D	D1	D2	f	C	n-d
15	130	155	275	48	95	65	45	2	14	4-14
20	140	155	280	53	105	75	55		14	4-14
25	150	155	287	58	115	85	65		14	4-14
32	165	208	384	68	135	100	78		16	4-18
40	180	208	312	73	145	110	85		16	4-18
50	200	208	325	80	160	125	100		16	4-18
65	220	256	335	90	180	145	120		18	4-18
80	250	256	365	98	195	160	135		20	8-18
100	280	256	400	108	215	180	155	3	20	8-18
125	320	280	420	123	245	210	185		22	8-18
150	360	280	440	140	280	240	210		24	8-23
200	400	280	470	168	335	295	265		26	12-23
250	450	280	545	203	405	355	320		30	12-25
300	610	280	580	230	460	410	375		30	12-25
