ZSJQ941H系列電動防爆球閥

所屬分類:

球閥系列

概要描述：

ZSJQ941H型電動防爆球閥采用一體化結構，有輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、數學和科研設備、電力等行業的工業自動控制系統中。

產品咨詢

說明書下載

詳情

一、技術規范

設計依據	GB系列	API系列
設計標準	GB/T12237	API6D/ANSI B16.34 BS5351
法蘭連接結構長度	GB/T12221	ANSI B16.10
連接法蘭	GB/T9113,JB/T79,HG20592	ANSI B16.5 B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	API6D/AP1598
結構長度（焊接	GB/T15188.1	API6D ANSI B16.10

二、試驗壓力

壓力等級		試驗壓力
公稱壓力（PN）	磅級	殼體試驗	密封試驗
1.0	－	1.5	1.1
1.6	－	2.5	1.76
2.5	－	3.8	2.75
4.0	－	6.0	4.4
6.4	－	9.6	7.04
－	150	3.0	2.2
－	300	7.6	5.6
－	600	15.0	11.0
－	10K	2.4	1.5
－	20K	5.8	4.0

三、具有理想流量特性表

公稱通徑（DN)	不同開度角下的Kv值
溫度	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

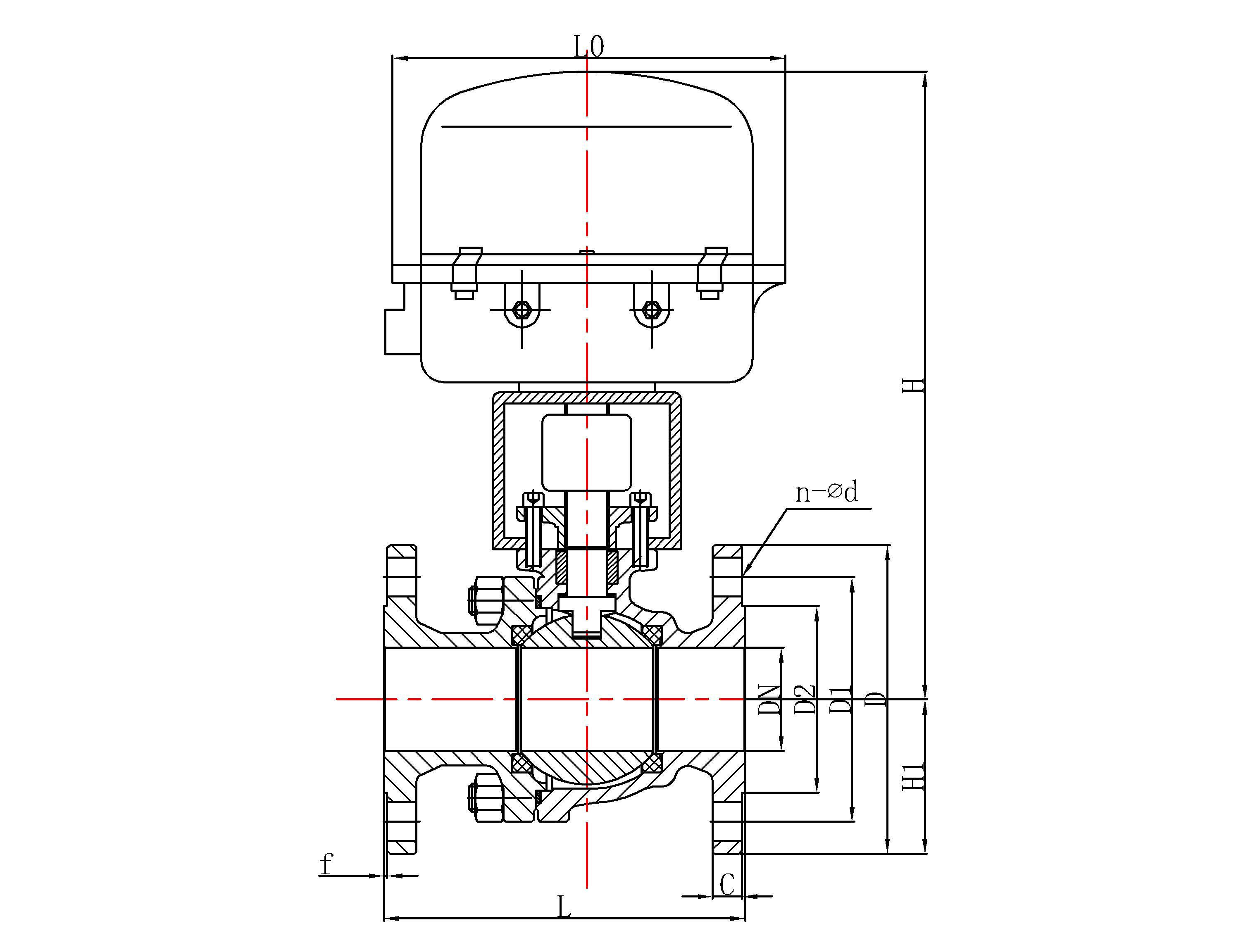

四、ZSJQ941H型電動防爆球閥外形尺寸：

ZSJQ941H－1.6 MPa型電動防爆球閥

公稱通徑	結構長度	連接尺寸
DN	L	L0	H	H1	D	D1	D2	f	C	n-d
15	130	255	275	48	95	65	45	2	14	4-14
20	140	255	280	53	105	75	55		14	4-14
25	150	255	287	58	115	85	65		14	4-14
32	165	255	384	68	135	100	78		16	4-18
40	180	255	312	73	145	110	85		16	4-18
50	200	255	325	80	160	125	100		16	4-18
65	220	255	335	90	180	145	120		18	4-18
80	250	255	365	98	195	160	135		20	8-18
100	280	335	400	108	215	180	155	3	20	8-18
125	320	335	420	123	245	210	185		22	8-18
150	360	470	440	140	280	240	210		24	8-23
200	400	470	470	168	335	295	265		26	12-23
250	450	470	545	203	405	355	320		30	12-25
300	610	470	580	230	460	410	375		30	12-25
350	686	470	630	260	520	470	435		34	16-25
400	762	470	670	290	580	525	485	4	36	16-30
450	864	470	710	320	640	585	545		40	20-30
500	914	470	750	353	705	650	608		44	20-34
