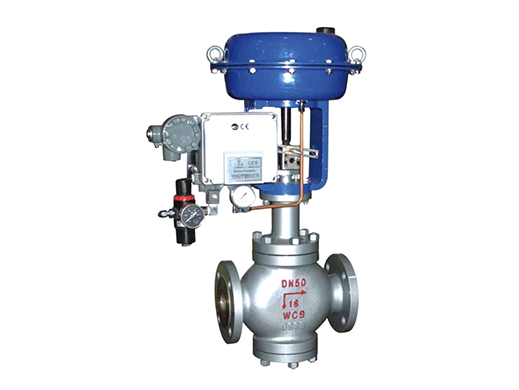

ZJHN系列氣動薄膜雙座調節閥

所屬分類:

調節閥系列

概要描述：

ZJHN系列氣動薄膜雙座調節閥是自動調節系統中最常見的執行器之一，廣泛地應用于石化、化工、冶金、電站等工業部門，它和調節閥等其它儀表配合，控制氣體、液體、蒸氣等介質，使流量、壓力、溫度和液位等參數得到調節，從而實現生產過程自動化。
氣動薄膜雙座調節閥具有結構簡單、允許壓差大、動作可靠等優點，適用于密封要求不嚴的場合。

產品咨詢

說明書下載

詳情

一、主要技術參數

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力PN（MPa）		1.6,4.0,6.4(常溫型)4.0,6.4(中溫型)
行程L（mm）		16		25		40			60			100
流量特性		直線、等百分比
介質溫度℃		-15～+200、-40～+250（常溫型） -40～+450（中溫型）
法蘭尺寸		鑄鐵法蘭尺寸按JB78 鑄鐵法蘭尺寸按JB79
法蘭型式		法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式鑄鋼法蘭按凹式
閥體材質PN（MPa）	1.6	HT200
	4.0 6.4	WCB，ZG1Cr18Ni9Ti
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比R		30：1

注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度也可按用戶封面要確定。

二、執行機構主要技術參數

型號	ZM-22	ZM-23	ZM-34	ZM-45	ZM-56
有效面積mm2	280	400	630	1000	1600
行程mm	16	25	40	60	100
彈簧范圍	MPa閥座直徑DN(mm)20~100、40~200、20~60、60~100、80~240

三、允許壓差

氣源壓力MPa	彈簧范圍MPa	公稱通徑	公稱通徑DN（mm）
		閥座直徑DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20~100	允許壓差	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2.0	1.7
0.24	40~200		10.8	8.8	9.8	7.6	9.4	7.2	5.6	7.5	5.4	4.3	4.0	3.4

注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

四、ZJHN系列氣動薄膜雙座調節閥外形尺寸

1、ZJHN-1.6mpa連接尺寸

公稱通徑	結構長度	連接尺寸							外形尺寸
									H1	普通型	散熱型
DN	L	L0	D	D1	D2	f	C	n-d		H	H
25	185	280	115	85	65	2	14	4-14	120	565	715
32	200	280	135	100	78	2	16	4-18	120	570	720
40	220	325	145	110	85	2	16	4-18	140	645	775
50	250	325	160	125	100	2	16	4-18	145	650	790
65	275	410	180	145	120	2	18	4-18	190	775	1030
80	300	410	195	160	135	2	20	8-18	210	885	1050
100	350	410	215	180	155	3	20	8-18	220	900	1060
125	410	495	245	210	185	3	22	8-18	270	1050	1265
150	450	495	280	240	210	3	24	8-23	280	1060	1275
200	550	495	335	295	265	3	26	12-23	320	1105	1320
250	640	600	405	355	320	3	30	12-25	440	1516	1730
300	720	600	460	410	375	3	30	12-25	475	1541	1755
