ZJHP系列氣動薄膜單座調節閥

所屬分類:

調節閥系列

概要描述：

ZJHP系列氣動薄膜單座調節閥由ZHA（B）型氣動多彈簧薄膜執行機構和P型低流阻直通單座閥組成。
低流阻直通單座閥和套筒閥結構簡單緊湊，并具有相當大的流量系數。本閥采用了直通單座無底蓋頂導向結構的閥體型式，體積小、重量輕、流道設計流暢，具有高效的特點。閥體分普通型和散熱型兩種型式，用于不同的工作溫度。單座閥閥芯形式為上導向柱塞閥，均具有精確的流量特性，符合IEC標準和國家標準規定的斜率偏差考核要求。標準型填料為聚四氟乙烯成型填料，根據現場使用要求還可選用柔性石墨特種填料。

產品咨詢

說明書下載

詳情

一、型號及編制說明

二、調節機構主要技術參數

公稱通徑mm		20				25	40		50	65	80	100	150		200	250	300
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa		0.6、1.6、2.5、4.0、6.4
額定行程mm		10				16	25			40			60			１００
薄膜頭有效面積cm2		２２０				３５０				５６０			９００			１４００
流量特性		直線、快開、等百分比
工作溫度℃		-15～200（常溫型）、-40～+250、-40～450（中溫型）
環境溫度℃		-40~+85
法蘭尺寸		鑄鐵法蘭尺寸按JB78，鑄鋼鐵法蘭尺寸按JB79
法蘭型式		法蘭密封面型式按JB77,其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質PN（MPa）	0.6,1.6	ET200
	4.0,6.4	WCB（ZG230～450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質		1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比R		50：1
彈簧范圍Kpa		20~100（40~200、80~240、20~60、60~100）
氣源壓力Mpa		0.14（0.25、0.4）
氣源接頭		M16×1.5

注：可為用戶提供ANSI、API、JIS等國外法蘭標準的產品，結構長度也可按用戶需要確定。

三、執行機構主要技術參數

型號	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20~100(標準)；40~200；20~60；60~100；80~240

四、性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點 偏差 %	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
回差%	不帶定位器	≤3.0				終點	±1.0
				氣開	不帶定位器	始點	±2.5
	帶定位器	≤1.0				終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/H				１×１０-4閥額定容量
額定行程偏差%		±2.5

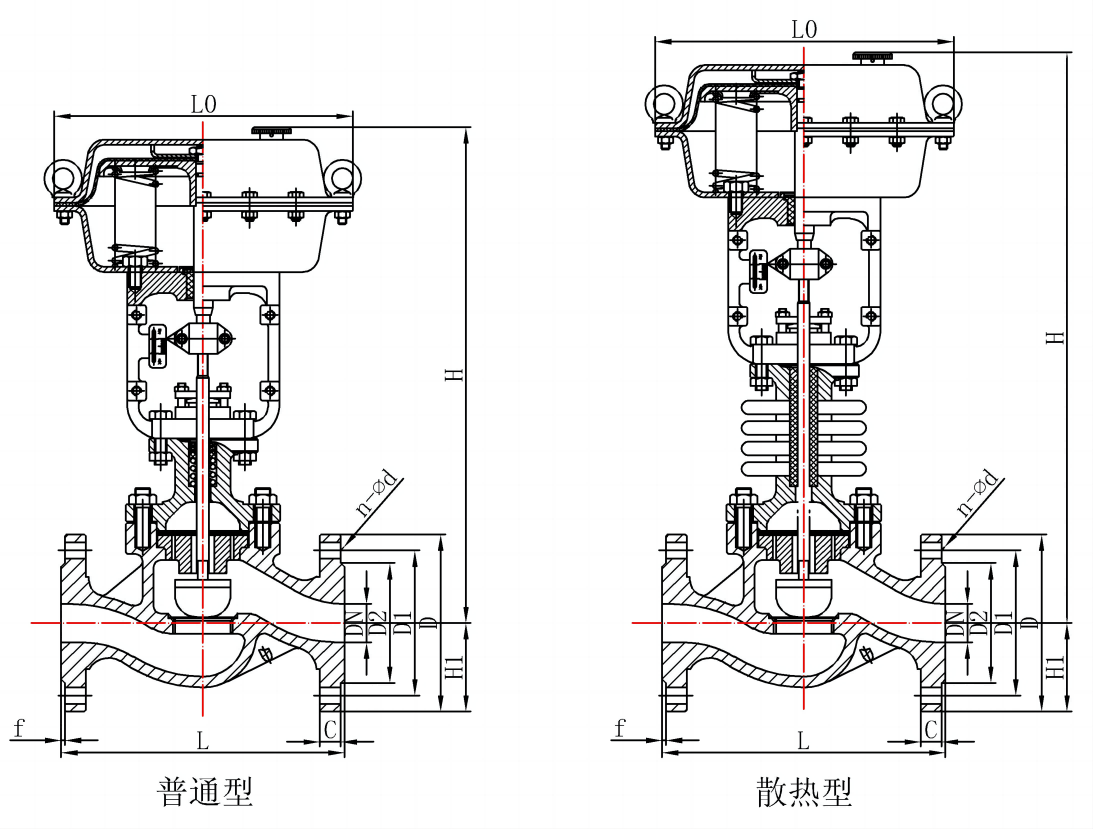

五、ZJHP系列氣動薄膜單座調節閥外形圖及尺寸

1、ZJHP-1.6mpa連接尺寸

公稱通徑	結構長度	連接尺寸							外形尺寸
									H1	普通型	散熱型
DN	L	L0	D	D1	D2	f	C	n-d		H	H
20	184	285	105	75	55	2	14	4-14	52	398	548
25	185		115	85	65		14	4-14	57	410	560
32	200		135	100	78		16	4-18	70	418	578
40	222		145	110	85		16	4-18	75	455	620
50	254	360	160	125	100		16	4-18	82	475	627
65	276		180	145	120		18	4-18	92	610	790
80	298		195	160	135		20	8-18	100	622	807
100	352		215	180	155	3	20	8-18	110	640	850
125	410		245	210	185		22	8-18	125	864	1122
150	451	470	280	240	210		24	8-23	142	870	1130
200	600		335	295	265		26	12-23	170	890	1150
250	650	580	405	355	320		30	12-25	202	1203	1523
300	740		460	410	375		30	12-25	230	1234	1554
