ZSSN系列電動雙座調節閥

所屬分類:

調節閥系列

概要描述：

ZSSN系列電子式電動雙座調節閥是由3810L系列電子式電動執行機構和雙座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制動轉，連線簡單，調節機構閥芯采用頂導向，適用于對泄漏量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。
電動薄膜雙座調節閥具有結構簡單、允許壓差大、動作可靠等優點，適用于密封要求不嚴的場合。

產品咨詢

說明書下載

詳情

一、主要技術參數

公稱通徑DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力PN（MPa）		1.6、4.0、6.4(常溫)、-20～+450(中溫)、-250～60(低溫)
行程L（mm）		16		25		40			60			100
動作速度㎜/S		10		16		25			40			60
流量特性		直線、等百分比
介質溫度℃		-20～+200、-40～+250（常溫）、-20～+450（中溫）、-250～-60（低溫）
法蘭尺寸		鑄鐵法蘭尺寸按JB78－59 鑄鐵法蘭尺寸按JB79-59
法蘭型式		法蘭密封面型式按JB77-79，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按榫槽式
閥體材質PN（MPa）	0.6	低溫-250～-60℃、ZG1Cr18Ni9Ti(-196℃)、CF8M(-250℃)
	1.6	常溫-20～200℃、WCB、CF8、CF8M
	4.0 6.4	常溫-20～200℃、WCB、ZG1Cr18Ni9Ti
		中溫-4～450℃、WCB、ZG1Cr18Ni9Ti、CF8、CF8M
		低溫-250～-60℃、ZG1Cr18Ni9Ti（-196℃）、CF8M（-250℃）
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比R		30：1

注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度也可按用戶封面要確定。

二、性能指標

項目			技術性能指標
基本誤差%			±2.5
回差%			2.5
死區%			1.0
始終點偏差%	±2.5 ±2.5	始點	±2.5
		終點	±2.5
	±2.5 ±2.5	始點	±2.5
		終點	±2.5
額定流量系數誤差%			±2.5
允許泄漏量L/h			10^-⁴×閥的額定容量

三、允許壓差

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差PN(MPa)	《公稱壓力》										4.0	3.4

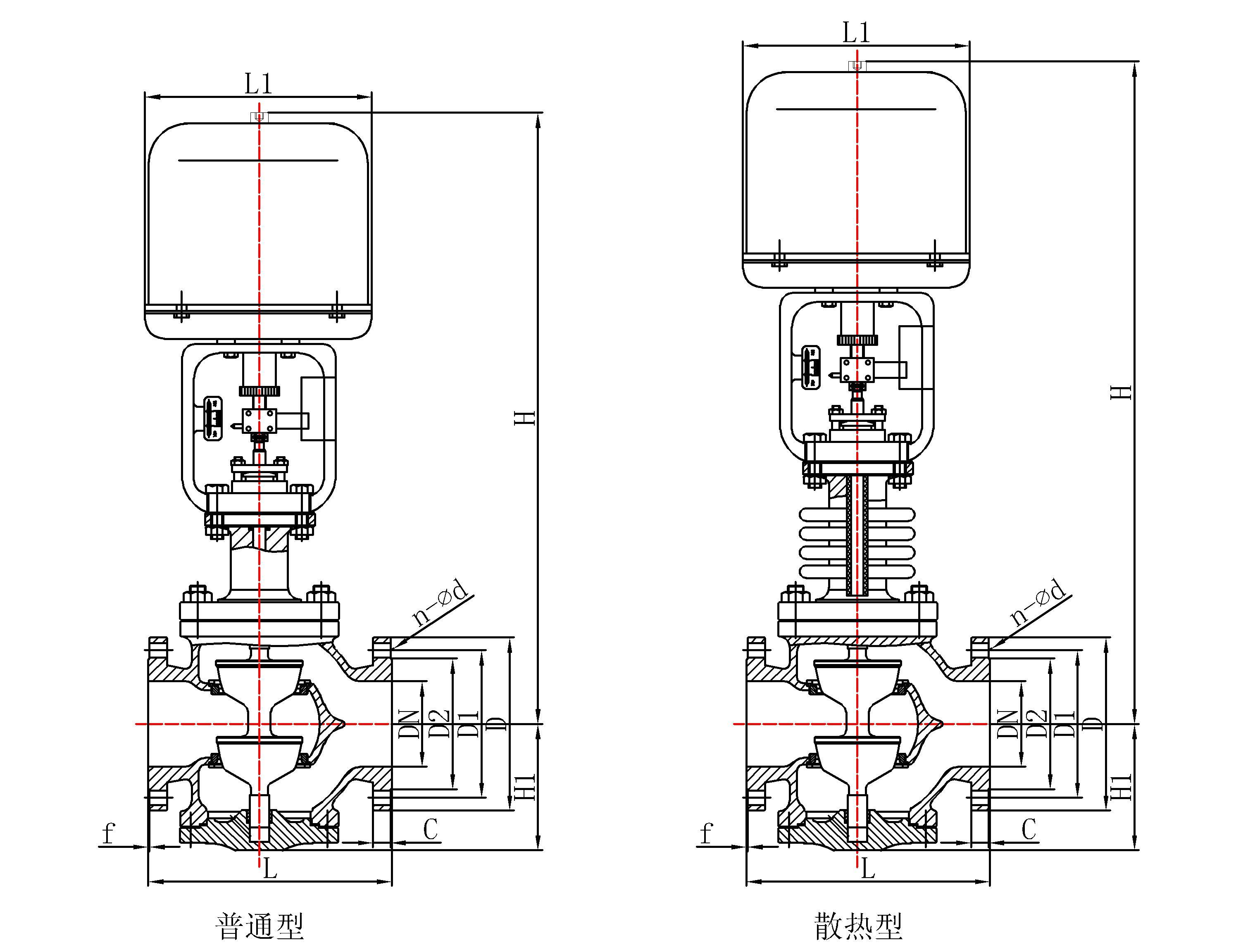

四、ZSSN系列電動雙座調節閥外形尺寸

1、ZSSN- 1.6MPa（16bar）

公稱通徑	結構長度	連接尺寸							外形尺寸
									H1	普通型	散熱型
DN	L	L0	D	D1	D2	f	C	n-d		H	H
25	185	225	115	85	65	2	14	4-14	120	440	590
32	200	225	135	100	78	2	16	4-18	120	445	600
40	220	225	145	110	85	2	16	4-18	140	480	630
50	250	225	160	125	100	2	16	4-18	145	480	630
65	275	225	180	145	120	2	18	4-18	190	610	780
80	300	225	195	160	135	2	20	8-18	210	620	780
100	350	225	215	180	155	3	20	8-18	220	620	800
125	410	310	245	210	185	3	22	8-18	270	800	1010
150	450	310	280	240	210	3	24	8-23	280	800	1020
200	550	310	335	295	265	3	26	12-23	320	800	1030
250	640	310	405	355	320	3	30	12-25	450	810	1050
300	720	310	460	410	375	3	30	12-25	465	840	1100
350	800	310	520	470	435	3	34	16-25	546	920	1240
400	1100	310	580	525	485	4	36	16-30	680	1270	1420
