ZZYP系列自力式壓力調節閥

所屬分類:

調節閥系列

概要描述：

ZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。

產品咨詢

說明書下載

詳情

一、用途與特點

ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節），或泄壓、穩壓（用于閥前調節）的自動控制。

二、結構與作用原理

調壓閥主要有檢測執行機構、調壓閥、冷凝器與閥后接管等腰三角形四部分組成，其結構（見圖一）。

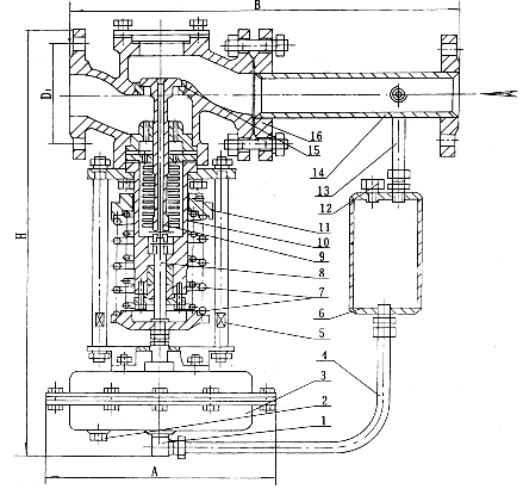

圖一a、用于控制閥后壓力的調壓閥，閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，于彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

圖一a、ZZYP-16B自力式壓力調節閥

1、進液接頭
2、排氣塞
3、檢測執行機構
4、進液管
5、壓蓋螺釘
6、冷凝器
7、彈簧
8、閥桿

9、閥芯
10、波紋管
11、壓力調節盤
12、注液口螺釘
13、取壓管
14、閥后接管
15、閥座
16、閥體

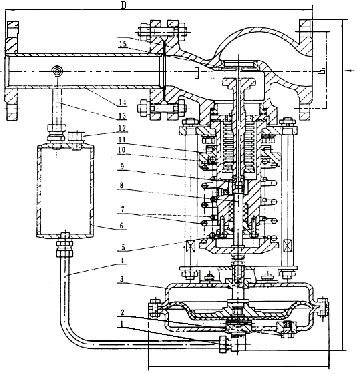

圖一b：用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下：介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動調芯，使閥門開啟度增大，直到閥前壓力下降到設定值為止。同理，如閥門開啟度減小，直到閥前壓力上升到設定值為止。

圖一b、ZZYP-16K型自力式壓力調節閥

1、進液接頭
2、排氣管
3、檢測行機 構
4、進液管
5、壓蓋螺桿
6、冷凝器
7、彈簧
8、閥桿

9、閥芯
10、波紋管
11、壓力調節盤
12、注液口螺釘
13、取壓管
14、閥前接管
15、閥座
16、閥體

三、主要技術參數和性能指標、材料

1、主要技術參數和性能指標

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程		8		10		14	20		25	40		50	60	70

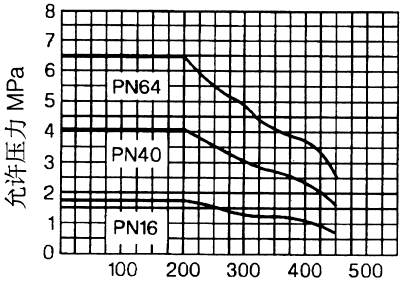

公稱壓力PN（MPa）		1.6、4.0、6.4
壓力調節范圍（Kpa）		15～50　40～80　60～100　80～140　　120～180　160～220 200～260　240～300　280～350　330～400　380～450　430～500 480～560　540～620　600～700　680～800　780～900　880～1000 600～1500　1000～2500
流量特性		快開
調節精度（%）		±5
使用溫度（℃		≤350
允許泄漏量	硬密封（l/h）	單座：≤10-4閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級）
	軟密封（ml/h）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75	11.10	11.60
減壓比	最大	10
	最小	1.25

2、壓力調節范圍確定

壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍的中間值附近（見表一）。

3、閥后壓力調節閥，其閥前壓力與閥后壓力的關系

自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥（B型），為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值，其要求可參見表二。

表二

閥前壓力

Kpa

30

50

100

150

200

250

300

350

400

450

500

550

600

閥后壓力

KPa

15～

24

15～

40

15～

80

15～

120

20～

160

25～

200

30～

240

35～

280

40～

320

45～

360

50～

400

55～

440

60～

480

閥前壓力

Kpa

650

700

750

800

850

900

950

1000

1250

1500

2000

2500

3000

閥后壓力

KPa

65～

520

170～

560

75～

600

80～

640

85～

680

90～

720

95～

760

100～

800

125～

1000

150～

1200

200～

1600

250～

2000

300～

2400

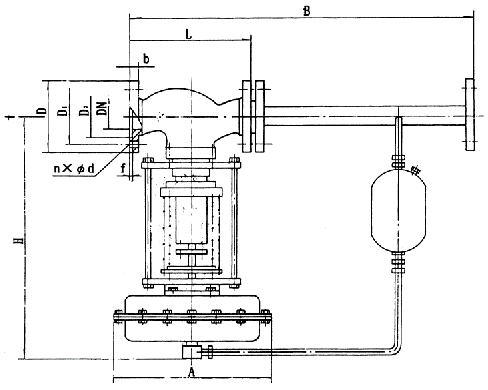

四、主要外形及連接尺寸

4、外形尺寸與重量單位：mm 表三

公稱通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍KPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	130-300	H	455		500		520	690		760	800	870	880	900	950
		A	230
	280-500	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量Kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16×1.5

5、主要零件材料（表四）

零件名稱	材料
閥體	ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
橡膠膜片	丁晴、乙炳、氟、耐油橡膠
膜蓋	A3、A4鋼涂四氟乙烯
填料	聚四氟乙烯、柔性石墨
