一、用途與特點
J41H/W/F系列手動截止閥是一種最常見的啟閉閥，利用截止閥的上下工作來接通（全開）和截斷（全關）管道中的流體介質；廣泛適用于石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路。
二、產品執行標準
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力與溫度 |
產品標識 |
供貨規范 |
|
|
GB/T12235 |
GB/T12221 |
JB/T79 |
JB/T9092 |
GB/T9131 |
GB/T12220 |
JB/T7928 |
三、試驗壓力
|
公稱壓力（MPa） |
殼體 |
試驗壓力（MPa） |
上密封 |
|
|
密封（液體） |
密封（氣體） |
|||
|
1.6 |
2.4 |
1.76 |
0.6 |
1.76 |
|
2.5 |
3.75 |
2.75 |
0.6 |
2.75 |
|
4.0 |
6.00 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.60 |
7.04 |
0.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
四、適用介質及適用溫度
|
產品類型 |
適用介質 |
適用溫度（℃） |
|
J41H/Y-C型 |
水、蒸汽、油品 |
≤425 |
|
J41W-P型 |
硝酸類 |
≤200 |
|
J41W-R型 |
醋酸類 |
≤200 |
|
J41Y-L型 |
水、蒸汽、油品 |
≤550 |
五、主要零件材料
|
產品名稱 |
閥休、閥蓋 |
閥桿 |
閥瓣 |
密封面 |
閥桿螺母 |
填料 |
堅固件 |
手輪 |
|
J41H/Y-C型 |
碳素鋼 |
鉻不銹鋼 |
2Cr13 |
H：不銹鋼Y:鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
優質 碳鋼 |
可鍛鑄鐵 |
|
J41W-P型 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鉻鎳鈦鋼 |
鋁青銅 |
柔性石墨 |
不銹鋼 |
可鍛鑄鐵 |
|
J41W-R型 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼 |
鋁青銅 |
柔性石墨 |
不銹鋼 |
可鍛鑄鐵 |
|
J41Y-L型 |
鉻鉬鋼 |
鉻鉬鋼 |
合金鋼 |
鈷基硬質合金鋼 |
鋁青銅 |
柔性石墨 |
合金鋼 |
可鍛鑄鐵 |

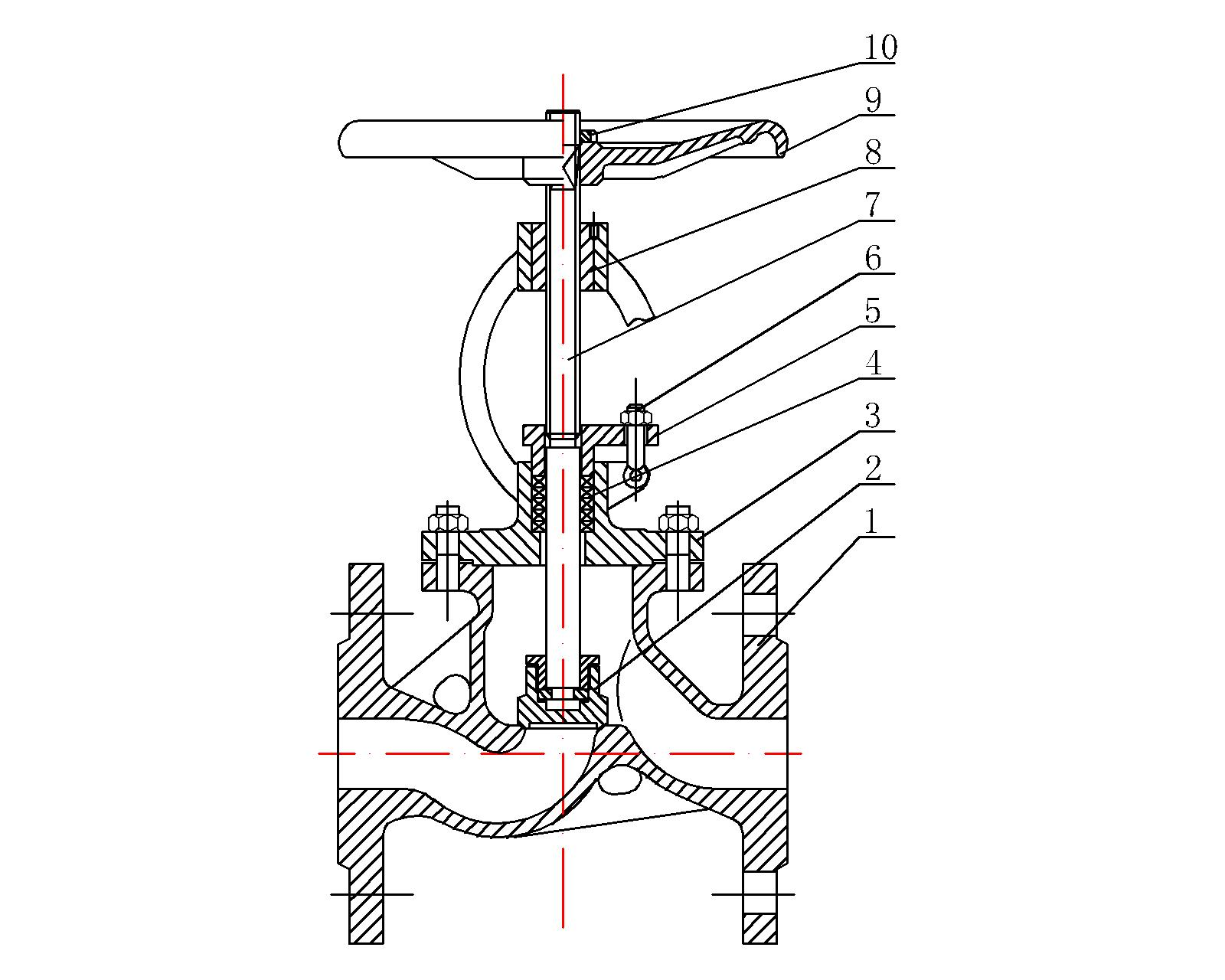

六、主要零部件裝配表
|
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
閥 體 |
6 |
活節螺栓 |
|
2 |
閥 瓣 |
7 |
閥 桿 |
|
3 |
閥 蓋 |
8 |
閥桿螺母 |
|
4 |
填 料 |
9 |
手 輪 |
|
5 |
填料壓蓋 |
10 |
鎖緊螺母 |
七、主要外形及連接尺寸
1、J41H/W/F-1.0/1.6MPa
|
公稱壓力 PN |
公稱通徑 DN |
主要連接尺寸 |
Z43外形尺寸 |
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
C |
f |
f1 |
Z-φd |
H |
D0 |
||
|
1.0/1.6MPa |
15 |
130 |
95 |
65 |
45 |
- |
14 |
2 |
- |
4-14 |
119 |
75 |
|
20 |
150 |
105 |
75 |
55 |
- |
14 |
2 |
- |
4-14 |
120 |
75 |
|
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
2 |
- |
4-14 |
126 |
75 |
|
|
32 |
180 |
135 |
100 |
78 |
- |
15 |
2 |
- |
4-18 |
160 |
120 |
|
|
40 |
200 |
146 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
168 |
120 |
|
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
3 |
- |
4-18 |
194 |
160 |
|
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
3 |
- |
4-18 |
- |
- |
|
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
3 |
- |
8-18 |
- |
- |
|
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
- |
- |
|
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-18 |
- |
- |
|
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
- |
- |
|
|
200 |
600 |
340 |
295 |
266 |
|
24 |
3 |
- |
8-24 |
|
|
|
