１、結構
①閥座密封面堆焊不銹鋼銅或硬質合金，經精加工，耐磨、耐腐蝕、耐高溫。
②閥瓣密封圈為四氟或其它合成材料，密封性好，易更換維修。
③氣缸選用無縫鋼管制造，內表面鍍以耐腐蝕性硬鉻，并經拋光處理，且有摩擦力小、不易銹蝕、高硬度、壽命長等特點。
④活塞桿表面經調質及表面氮化處理，耐磨、耐高溫。
⑤氣缸中密封圈采用耐油橡膠O線圈，密封性能可靠，維修時更方便。

２、特點
①可以實現遠程控制，集中控制和自動控制。
②密封性能可靠，易更換維修。
③可根據不同的使用條件，選配不同內徑及行程的氣（液）缸，適用范圍廣。

二、適用范圍

本系列閥門是實現工業管道自動化控制的主要元件，廣泛應用于石油、化工、制藥、化肥、電力等行業的自動化管路上，特別適用于氫氣、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣等變壓吸附分離的工程管路上作啟閉程控元件。

三、標準規范

設計與制造		GB/T12235
連接尺寸	結構長度	GB/T12221
	法蘭尺寸	GB/T9115
	焊端尺寸	GB/T12224
檢驗與試驗		JB/T9092 GB/T13927
	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	JB/T5263
標志		GB/T12220
供貨		JB/T7928

四、技術參數

公稱通徑	50－300
公稱壓力（MPa）	1.0－1.6
工作壓差（MPa）	0－1.6
適用介質	水、蒸汽、油品、氣體
介質溫度（℃）	－29－180
工作方式	直動（一次開閥）
驅動方式	氣動、液動
閥體材質	WCB CF8

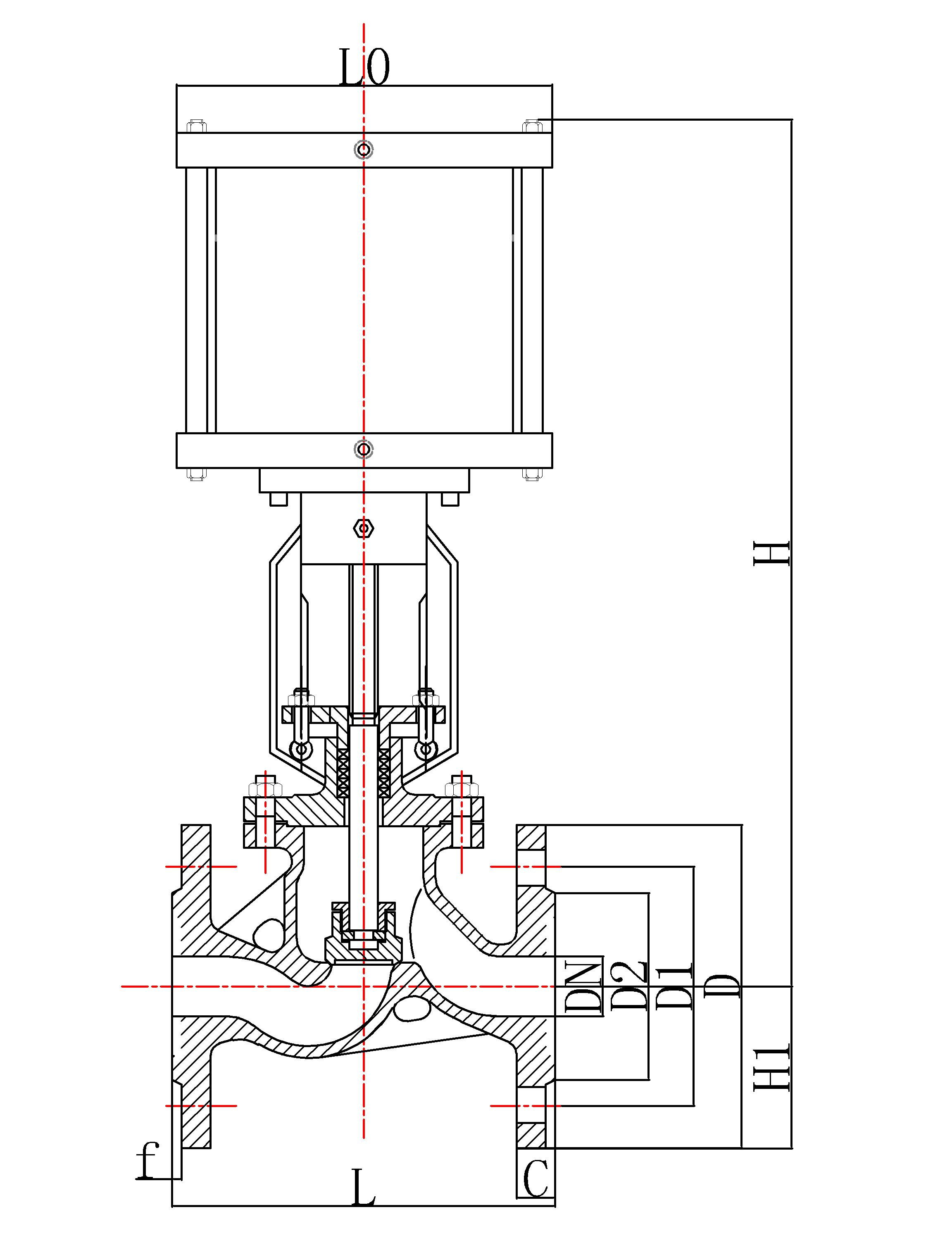

五、J641H/W/Y－1.6mpa主要外形及連接尺寸

公稱通徑	結構長度	連接尺寸
DN	L	H	D	D1	D2	C	n-d
50	230	510	165	125	99	20	4-18
65	290	590	185	145	118	20	4-18
80	310	648	200	160	135	20	8-18
100	350	700	220	180	156	22	8-18
125	400	793	250	210	184	22	8-18
150	480	845	285	240	211	24	8-22
200	600	887	340	295	266	24	12-22
250	650	945	405	355	319	26	12-26
300	750	1040	460	410	370	28	16-26
350	850	1200	520	470	429	30	16-26
400	950	1320	580	525	480	32	16-30
450	1050	1440	640	585	548	40	20-30
500	1150	1580	715	650	609	44	20-33
