一、性能規范
ZZJD941X/F系列電動法蘭式蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品，醫藥、化工、石油、軟紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
二、特點
1.設計新穎、合理、結構獨特、重量輕、啟閉迅速；
2.操力矩小、操作方便、省力靈巧；
3.可以任何位置安裝、維修方便；
4.密封件可以更換、密封性能可靠達到雙向密封零泄露；
5.密封材料耐老化、耐腐蝕、使用壽命長等特點。
二、采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000；JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
四、主要技術參數
|
公稱通徑 |
DN(mm) |
50－2000 |
||
|
公稱壓力 |
PN(Mpa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.31 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
五、主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
各種橡膠、聚四氟 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
六、蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟橡膠 |
硅橡膠 |
聚四氟橡膠 |
|
代號 |
X或orJ |
XA或orJA |
XB或orJB |
XC 、JC或orF |
XD或orJD |
XE或orF |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
232℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-268℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤200℃ |

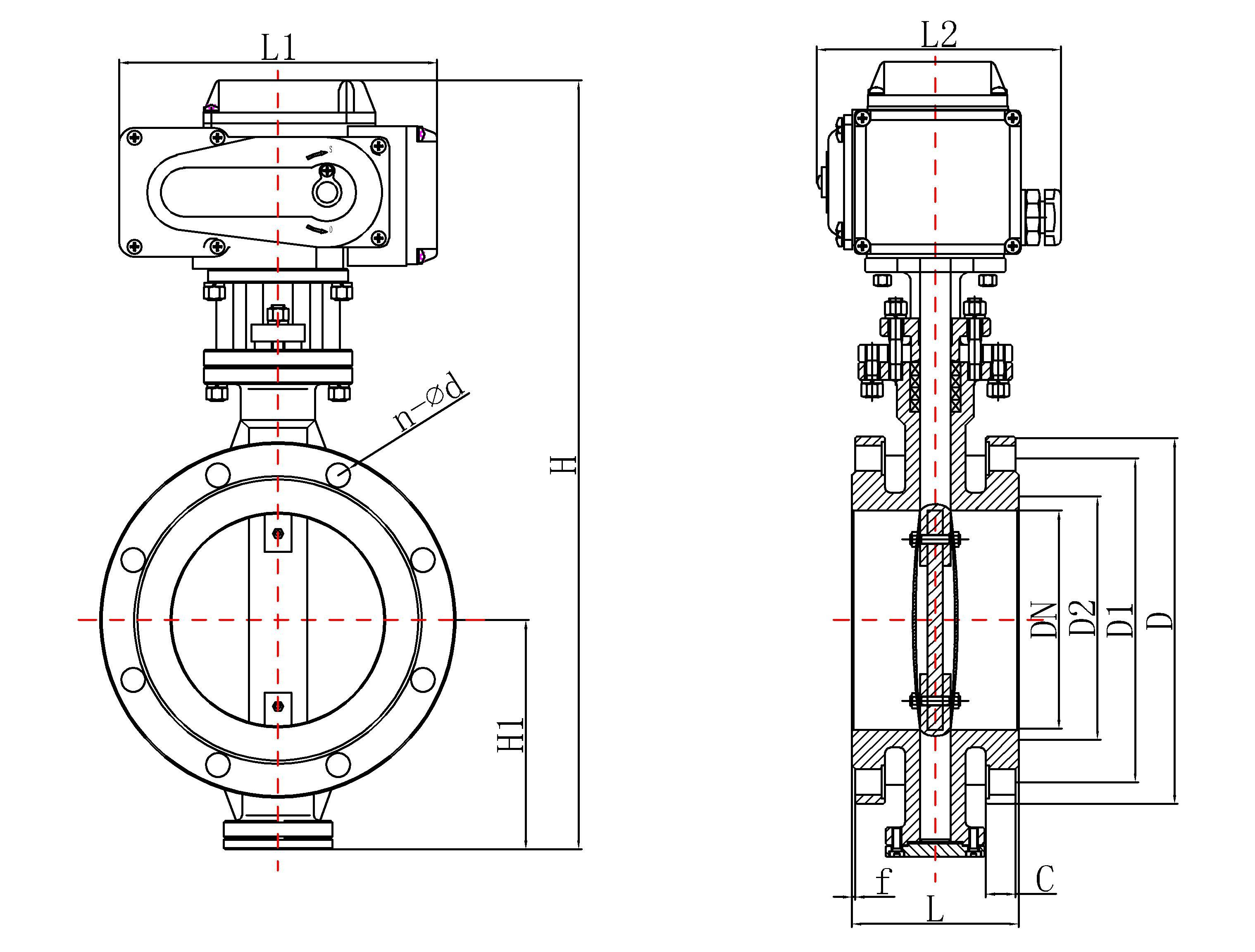

七、ZZJD941X/F系列電動法蘭式蝶閥主要外形及連接尺寸:
3、ZZJD941X/F-1.6MPa
|
公稱通徑DN |
結構長度（標準值） |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||||
|
1.6MPa |
||||||||||
|
DN(mm) |
英寸 |
L |
H1 |
H |
L1 |
L2 |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
63 |
306 |
155 |
121 |
165 |
125 |
99 |
4-18 |
|
65 |
21/2 |
112 |
70 |
321 |
155 |
121 |
185 |
145 |
118 |
4-18 |
|
80 |
3 |
114 |
83 |
346 |
155 |
121 |
200 |
160 |
132 |
8-18 |
|
100 |
4 |
127 |
105 |
387 |
208 |
141 |
220 |
180 |
156 |
8-18 |
|
125 |
5 |
140 |
115 |
411 |
208 |
141 |
250 |
210 |
184 |
8-18 |
|
150 |
6 |
140 |
137 |
447 |
208 |
141 |
285 |
240 |
211 |
8-22 |
|
200 |
8 |
152 |
164 |
572 |
256 |
179 |
340 |
295 |
266 |
12-22 |
|
250 |
10 |
165 |
206 |
646 |
256 |
179 |
405 |
355 |
319 |
12-26 |
|
300 |
12 |
178 |
230 |
738 |
280 |
182 |
460 |
410 |
370 |
12-26 |
|
350 |
14 |
190 |
248 |
761 |
280 |
182 |
520 |
470 |
429 |
16-26 |
|
400 |
16 |
216 |
289 |
877 |
280 |
182 |
580 |
525 |
480 |
16-30 |
|
450 |
18 |
222 |
320 |
938 |
280 |
182 |
640 |
585 |
548 |
20-30 |
|
500 |
20 |
229 |
343 |
993 |
280 |
182 |
715 |
650 |
609 |
20-33 |
|
600 |
24 |
267 |
413 |
1131 |
408 |
281 |
840 |
770 |
720 |
20-36 |
|
700 |
28 |
430 |
478 |
1476 |
408 |
281 |
910 |
840 |
794 |
24-36 |
|
800 |
32 |
470 |
525 |
1533 |
408 |
281 |
1025 |
950 |
901 |
24-39 |
|
900 |
36 |
510 |
585 |
1655 |
408 |
281 |
1125 |
1050 |
1001 |
28-39 |
|
1000 |
40 |
550 |
640 |
1765 |
408 |
281 |
1255 |
1170 |
1112 |
28-42 |
|
1200 |
48 |
630 |
755 |
1995 |
408 |
281 |
1485 |
1390 |
1328 |
32-48 |
