ZZJD943X/F系列 電動法蘭式蝶閥
所屬分類:
概要描述：
詳情
一、產品結構
電動封蝶閥一系列產品，系我公司新開發的長壽命，節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
二、特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封副相互之間無摩擦，無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證，其耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶閥板越關越緊，其密封性能可靠，達到無泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、主要技術參數
|
公稱通徑 |
DN(mm) |
50－2000 |
50－500 |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
滲漏率 |
＜0.1×DNmm3S(符合GB/T13927-92標準) |
|||||
|
適用溫度 |
碳鋼：－29℃～425℃ 不銹鋼－40℃～600℃ |
|||||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|||||
四、主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
軸承 |
奧氏體不銹鋼、304氮化 |
|
填料 |
柔性石墨 |

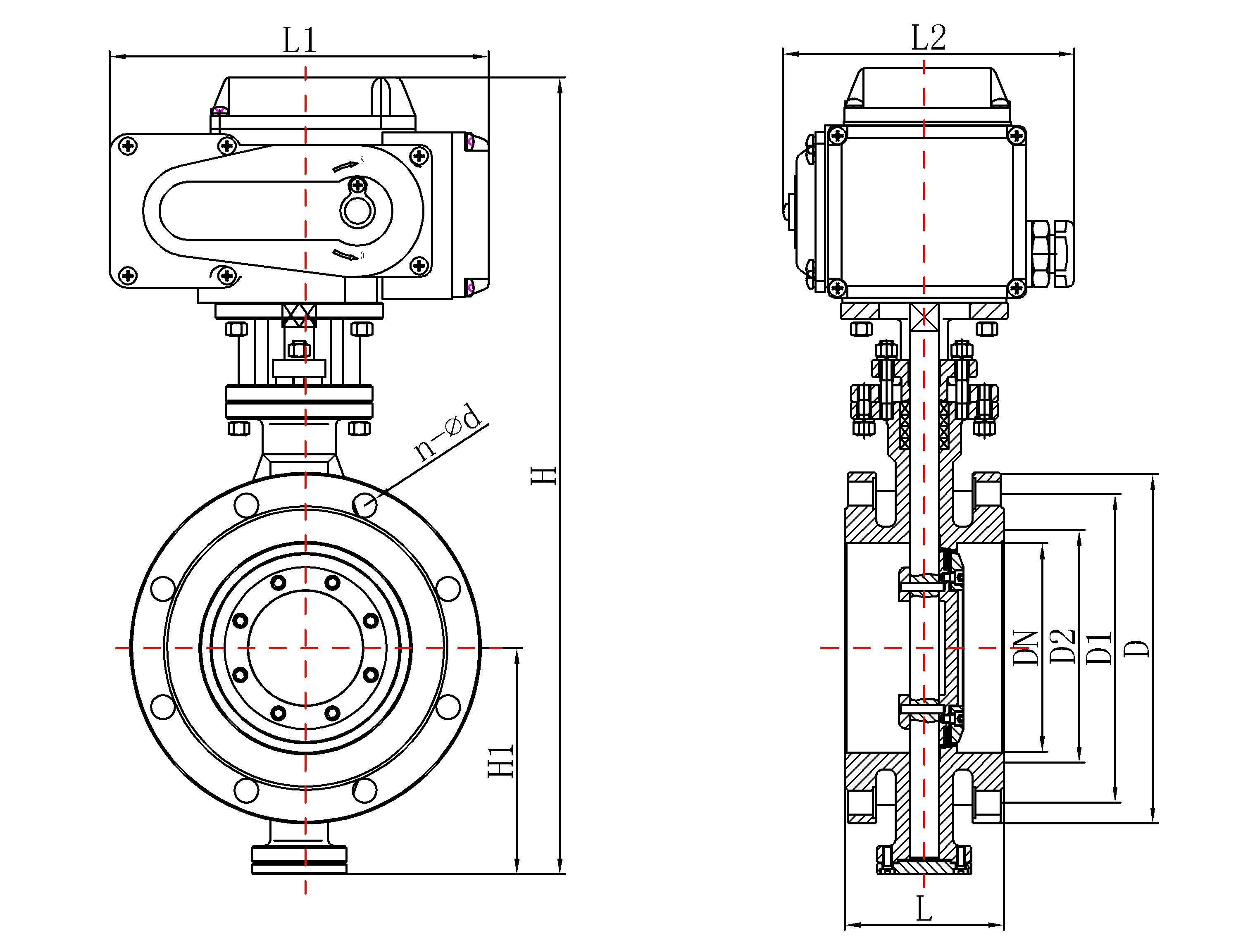

五、ZZJD943X/F系列電動法蘭式蝶閥主要外形及連接尺寸:
3、ZZJD943X/F-1.6MPa
|
公稱通徑DN |
結構長度（標準值） |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||||
|
毫米mm |
英寸 |
L |
H |
H1 |
L1 |
L2 |
D |
D1 |
D2 |
Z-d |
|
50 |
2 |
108 |
112 |
350 |
250 |
255 |
165 |
125 |
99 |
4－18 |
|
65 |
2/12 |
112 |
115 |
370 |
250 |
255 |
185 |
145 |
118 |
4－18 |
|
80 |
3 |
114 |
120 |
380 |
250 |
255 |
200 |
160 |
132 |
8－18 |
|
100 |
4 |
127 |
138 |
420 |
250 |
255 |
220 |
180 |
156 |
8－18 |
|
125 |
5 |
140 |
164 |
460 |
250 |
255 |
250 |
210 |
184 |
8－18 |
|
150 |
6 |
140 |
175 |
555 |
300 |
315 |
285 |
240 |
211 |
8－22 |
|
200 |
8 |
152 |
208 |
605 |
300 |
315 |
340 |
295 |
266 |
12－22 |
|
250 |
10 |
165 |
243 |
680 |
300 |
315 |
405 |
355 |
319 |
12－26 |
|
300 |
12 |
178 |
283 |
800 |
300 |
315 |
460 |
410 |
370 |
12－26 |
|
350 |
14 |
190 |
310 |
836 |
300 |
315 |
520 |
470 |
429 |
16－26 |
|
400 |
16 |
216 |
340 |
915 |
300 |
315 |
580 |
525 |
480 |
16－30 |
|
450 |
18 |
222 |
380 |
960 |
575 |
714 |
640 |
585 |
548 |
20－30 |
|
500 |
20 |
229 |
410 |
1020 |
575 |
714 |
715 |
650 |
609 |
20－33 |
|
600 |
24 |
267 |
470 |
1225 |
656 |
810 |
840 |
770 |
720 |
20－36 |
|
700 |
28 |
292 |
550 |
1355 |
656 |
810 |
910 |
840 |
794 |
24－36 |
|
800 |
32 |
318 |
640 |
1470 |
656 |
810 |
1025 |
950 |
901 |
24－39 |
|
900 |
36 |
330 |
710 |
1545 |
785 |
863 |
1125 |
1050 |
1001 |
28－39 |
|
1000 |
40 |
410 |
770 |
1795 |
785 |
863 |
1255 |
1170 |
1112 |
28－42 |
|
1200 |
48 |
470 |
890 |
1965 |
785 |
863 |
1485 |
1390 |
1328 |
32－48 |
