ZZJD971X(F)系列電動對夾式蝶閥適用于溫度≤200℃，公稱壓力≤1.6MPa的食品，醫藥、化工、石油、軟紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
①設計新穎、合理、結構獨特、重量輕、啟閉迅速；
②操力矩小、操作方便、省力靈巧；
③可以任何位置安裝、維修方便；
④密封件可以更換、密封性能可靠達到雙向密封零泄露；
⑤密封材料耐老化、耐腐蝕、使用壽命長等特點。

二、采用標準

①設計標準：GB/T12238-1989
②法蘭連接尺寸：GB/T1724 1.6 PN1.0MPa PN0.6MPa
③結構長度：GB/T12221-1989
④壓力試驗：GB/T13927-1992；JB/T9092-1999

三、主要技術參數

公稱通徑	DN(mm)	50－1200
公稱壓力	PN(Mpa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.31	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤200℃
適用介質	空氣、水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

四、主要零件的材質

零件名稱	材料
閥體	灰鑄鋼鐵、球墨鑄鐵、碳鋼
蝶板	雙相鋼、碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼
閥座	天然橡膠、三元乙丙膠
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

五、蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟橡膠	硅橡膠	聚四氟橡膠
代號	X或orJ	XA或orJA	XB或orJB	XC 、JC或orF	XD或orJD	XE或orF
耐最高溫度	82℃	93℃	150℃	232℃	250℃	232℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-268℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤200℃

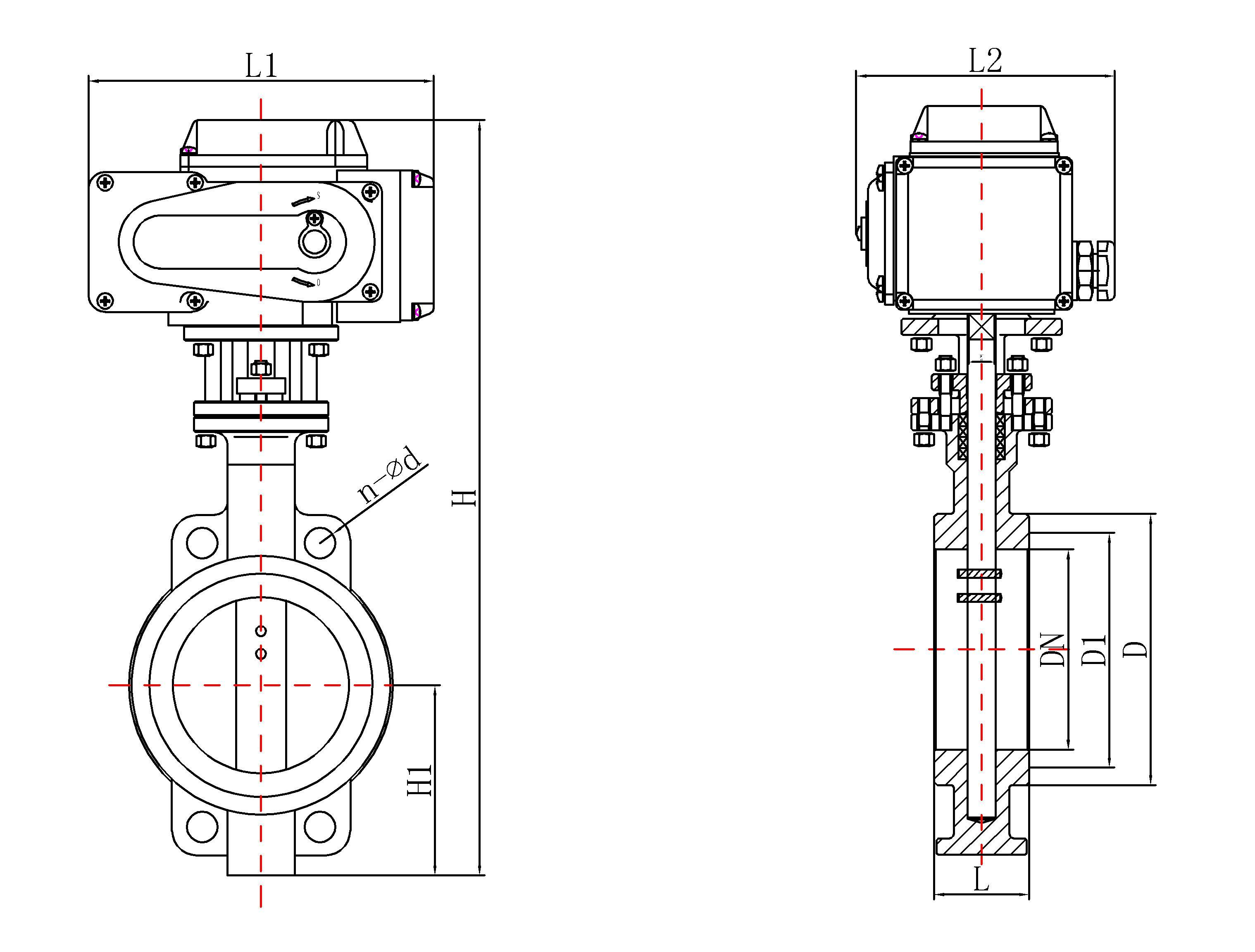

六、ZZJD971X(F)系列電動對夾式蝶閥主要外形及連接尺寸：

ZZJD971X(F)-0.6/1.0/1.6MPa

公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）				0.6MPa		1.0MPa		1.6MPa
毫米mm	英寸	L	H1	H	L1	L2	D1	n-Φd	D1	n-d	D1	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	2/12	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	240	72	150	4-18	160	4-18	160	4-18
100	4	52	105	431	240	72	170	4-18	180	4-18	180	4-18
125	5	56	115	455	240	72	200	4-18	210	4-18	210	4-18
150	6	56	137	626	350	93	225	4-18	240	4-22	240	4-22
200	8	60	164	720	350	93	280	4-18	295	4-22	295	4-22
250	10	68	206	800	550	350	235	4-18	350	4-22	355	4-26
300	12	78	230	860	600	350	395	4-22	400	4-22	410	4-26
350	14	78	248	883	600	350	445	4-22	460	4-22	470	4-26
400	16	102	289	972	600	350	495	4-22	515	4-26	525	4-30
450	18	114	320	1043	750	380	550	4-22	565	4-26	585	4-30
500	20	127	343	1098	750	380	600	4-22	620	4-26	650	4-33
600	24	154	416	1236	750	380	705	4-26	725	4-30	770	4-36
700	28	165	478	1431	750	380	810	4-26	840	4-30	840	4-36
800	32	190	525	1488	750	380	920	4-30	950	4-33	950	4-39
900	36	203	620	1615	1250	380	1020	4-30	1050	4-33	1050	4-39
1000	40	216	725	1765	1500	580	1120	4-30	1160	4-36	1170	4-42
1200	48	254	780	1976	1500	580	1340	4-33	1380	4-39	1390	4-48
