一、產品結構

ZSJD973H系列電動對夾式蝶閥一系列產品，系我公司新開發的長壽命，節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。

二、特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封副相互之間無摩擦，無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證，其耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶閥板越關越緊，其密封性能可靠，達到無泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、主要技術參數

公稱通徑	DN(mm)	50－2000				50－500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3S(符合GB/T13927-92標準)
適用溫度	碳鋼：－29℃～425℃ 不銹鋼－40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

四、主要零件的材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

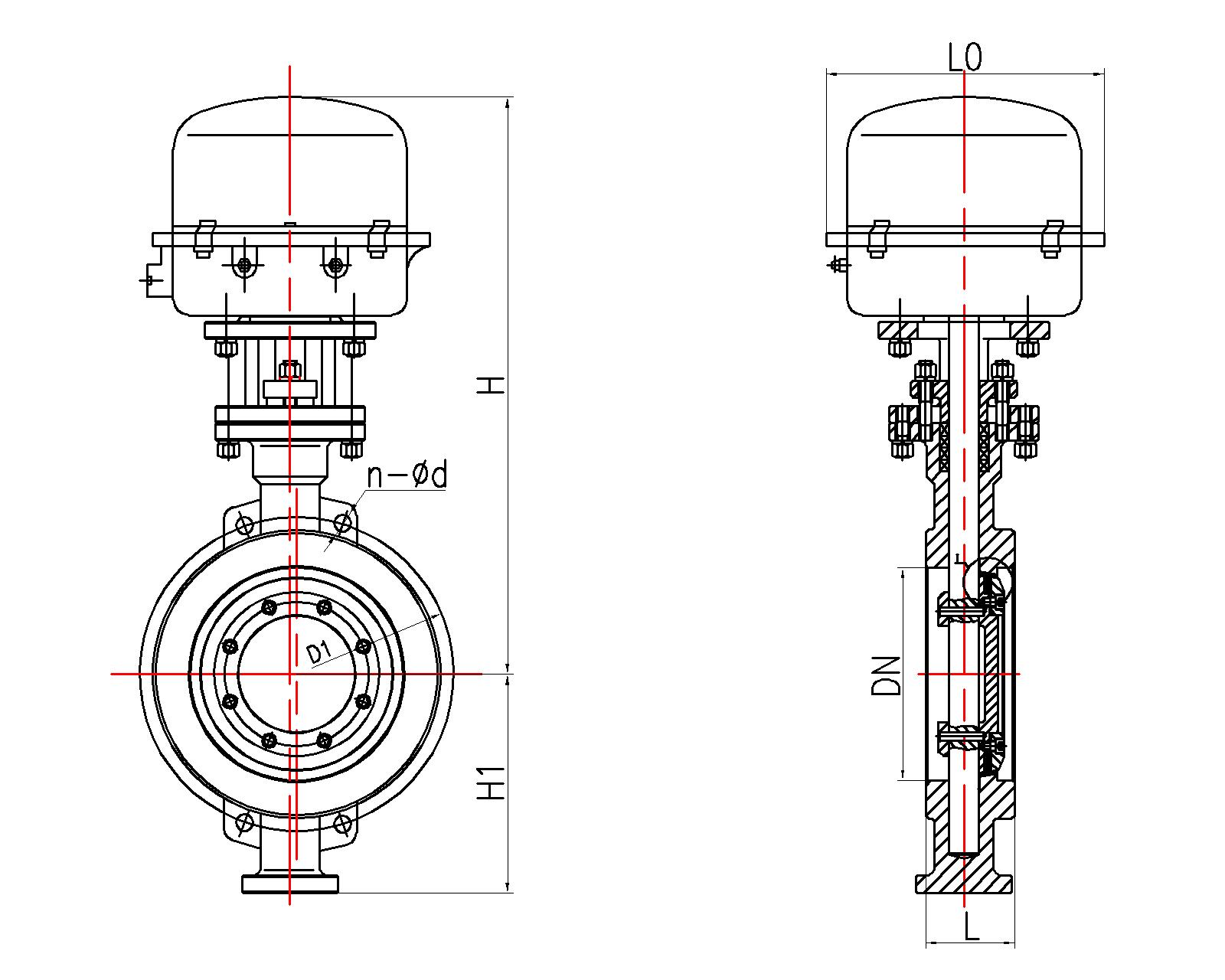

五、主要外形及連接尺寸ZSJD973H-16/25

公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）			連接尺寸（標準值）
公稱通徑DN		結構長度（標準值）	D973H			PN1.6MPa		PN2.5MPa
毫米mm	英寸	L	H1	H	L0	D1	n-d	D1	n-d
50	2	43	112	530	250	125	4－18	125	4－18
65	2/12	46	115	530	250	145	4－18	145	4－18
80	3	64	120	565	250	160	8－18	160	8－18
100	4	64	138	600	250	180	8－18	190	8－18
125	5	70	164	640	250	210	8－18	220	8－22
150	6	76	175	705	300	240	8－22	250	8－26
200	8	89	215	775	300	295	12－22	310	8－26
250	10	114	243	945	300	355	12－26	370	12－26
300	12	114	285	1070	300	410	12－26	430	12－30
350	14	127	320	1140	300	470	16－26	490	16－30
400	16	140	350	1210	300	525	16－30	550	16－33
450	18	152	350	1335	575	585	20－30	600	16－36
500	20	152	380	1415	575	650	20－33	660	20－36
600	24	154	435	1605	656	770	20－36	770	20－39
700	28	165	480	1844	656	840	24－36	875	24－42
800	32	190	530	2040	656	950	24－39	990	24－48
900	36	203	595	2255	785	1050	28－39	1090	28－48
1000	40	216	650	2380	785	1170	28－42	1210	28－56
1200	48	254	775	2640	785	1390	32－48	1420	32－56
1400	56	279	870	2886		1590	36－48	1640	36－62
1600	64	440	1000	3156		1820	40－56	1860	40－62
1800	72	490	1110	3421		2020	44－56	2070	44－70
2000	80	540	1250	3685		2230	48－62	2300	48－70
